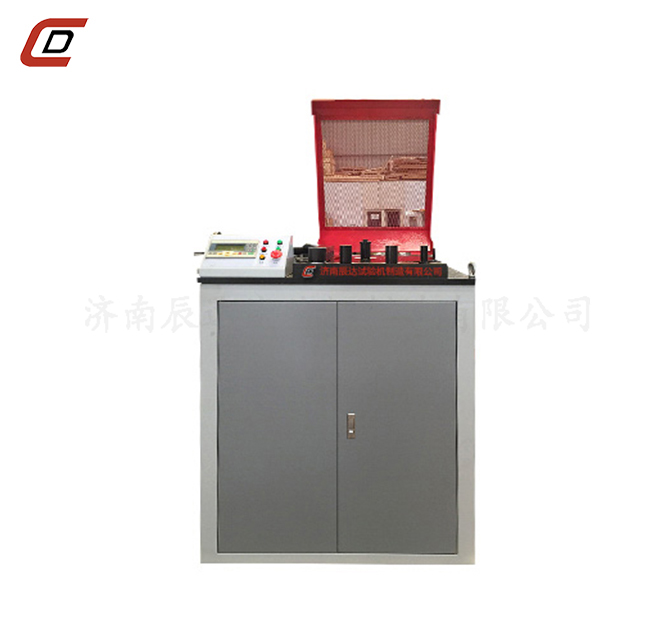

GGW-65鋼管彎曲試驗機

一、概況：

“鋼管彎曲試驗機”是對金屬管進行平面彎曲試驗的專用設備。該設備是依據GB/T13793-2008、GB/T3091-2015、YB/T 5363-2006 ISO8491：1986（E）、GB/T244-2008《金屬管彎曲試驗方法》開發的新型產品。該產品廣泛應用于金屬管廠和管道企業，以檢驗金屬管的彎曲性能。設備自動控制彎曲試驗，彎曲角度可設置，彎曲過程中角度時時顯示，彎曲角度達到設置角度時會自動停止。

GGW—65型鋼管彎曲試驗機是以GW-50型鋼筋彎曲試驗機為基礎開發的產品，該設備精度可靠，使用方便。

二、技術參數指標

1、試驗樣品外徑（D）Φ10.2，Φ17.2，Φ21.3、Φ26.9、Φ33.7、Φ42.4）、Φ48.3、Φ60.3

2、金屬管正向彎曲角度：0°—180°內任意設定

金屬管反向彎曲角度：0°—180°內任意設定

3、工作盤轉速 ＜2r/min

4、工作盤直徑 Ф780mm

5、彎曲角度控制精度 ±2°

6、電動機功率：大于1.5kw

7、隨機配標準彎心套：8個，按照樣品配置。

8、主機外形尺寸(長×寬×高) 1200×900×1190(mm)

9、機器重量：約2000kg

10、小型吊車，隨機配置。

三、產品特點：

1、采用擺線針輪減速系統

2、PLC控制電器及精度，數顯角度

3、獨有可靠智能限位裝置;

4、增加防止鋼屑、螺釘泄漏對設備危害措施

5、附件結構合理，零件更換簡單

6、電動安全操控彎曲，工作噪音小，環境清潔

7、設計合理，裝備完善，工藝先進，整機壽命長
