一、簡介

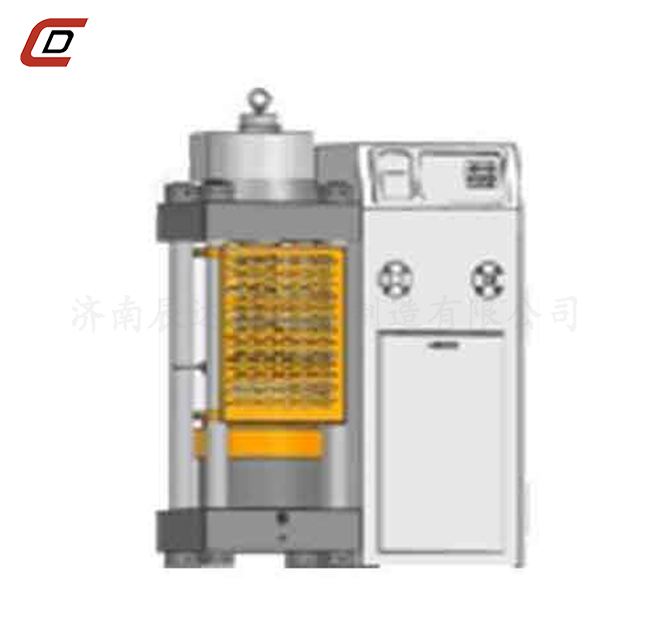

本機采用主機與液壓系統集于一體的結構形式，結構緊湊，小巧玲瓏。采用電機帶動絲杠調整壓縮空間，液壓加荷、電子測力，具有加荷數率顯示，峰值保持等功能，并配有微型打印機。

二、 液壓系統

油箱內的液壓油通過電機帶動高壓泵進入油路，流經送回油閥，進入油缸。測力儀表通過傳感器采集分析數據，顯示時時力值，試驗員通過送油閥控制流量，實現試驗力速率的快慢。

三、 測力系統

l 手動調整送回油閥，操作簡潔靈活；

l 具有最大負荷峰值保持功能；

l 具有加荷速率動態顯示功能；

l 具有試驗日期、編號、破壞載荷、抗壓強度等的隨機試驗報告

四、安全保護裝置

當試驗力超過最大試驗力的3%時，過載保護，油泵電機停機。

五、 主要性能技術指標

1、最大試驗力：3000KN

2、力值精度：≤±1%

3、壓縮空間（上下壓盤間距）：330mm

4、壓盤尺寸： 330*330mm

5、活塞行程：150mm

6、立柱凈間距：380*230mm

7、加荷速率：數字設定，根據材料和標準要求

8、工作溫度：5℃-35℃

9、過載保護：超滿量程3%

10、主機外形尺寸：705*710*1625mm

11、電機功率：1KW

12、工作電壓：380V/220V

13、防護罩（防崩落）。

14、整機重量：1550Kg
