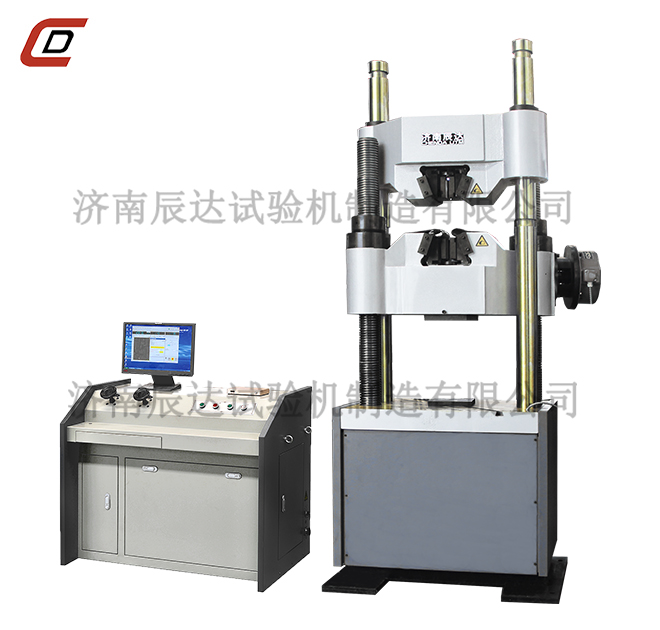

液壓萬能試驗機

概述：

WEW-C系列液壓萬能試驗機采用油缸下置式主機，PCI測控卡及液壓萬能試驗機通用控制系統，實現了試驗機的試驗力、試樣變形和活塞位移等參量的閉環控制；控制軟件包采用了計算機虛擬儀器技術，實現了試驗力、試驗力峰值、活塞位移、試樣變形及試驗曲線的屏幕顯示；使用戶具有了自主設置控制模式的能力；另外，該軟件還實現了GB/T228《金屬材料室溫拉伸試驗方法》要求的金屬拉伸試驗數據的自動處理。

2 適用范圍

可用于金屬材料及非金屬材料的拉伸、壓縮及彎曲試驗。廣泛應用于建材、冶金、科研單位、大專院校、質量檢測中心和商品檢驗部門，是一種理想的生產、科研和教學等行業的試驗設備。

3 主要技術指標及規格

規格型號	WEW-300C	WEW-600C	WEW-1000C
最大負荷（kN）	300	600	1000
試驗機準確度等級	1級	1級	1級
試驗力示值相對誤差	±1％以內	±1％以內	±1％以內
試驗力測量范圍	1％－100％FS	1％－100％FS	1％－100％FS
變形測量范圍	1%--100%FS	1%--100%FS	1%--100%FS
變形示值相對誤差	±1％以內	±1％以內	±1％以內
應力加載速率范圍	1-100mpa/S	1-100mpa/S	1-100mpa/S
主油缸活塞行程	200	200	200
主油缸活塞上升速度(mm/min)	0～60	0～60	0～60
中橫梁升降速度(mm/min)	300	300	300
立柱數	4	4	4
立柱間有效距離	530	530	640
最大拉伸空間	800	800	800
最大壓縮空間	700	700	700
圓試樣夾塊的夾持范圍	Φ6～Φ26	Φ6～Φ40	Φ6～Φ60
板試樣夾持厚度	0～15	0～30	0～40
壓板尺寸	?140	?140	20020020
主機外形尺寸（長×寬×高mm）	9005802200	9005802200	1150×750×2500
油源外形尺寸（長×寬×高，mm）	850×1200×1400	850×1200×1400	850×1200×1400
總功率（kW）	2.1	2.1	2.5
重量	1800	1800	3500
